누전차단기는 어디에 붙어 있나요? 원리나 떨어졌을 때의 대처법을 해설하다

누전을 막기 위해 작동하는 누전차단기가 집 어디에 설치되어 있는지 알고 계신가?평소에도 멈추지 않는 누전차단기이지만 어떤 원인으로 누전을 했을 때 집안의 안전을 지켜준다.그래서 누전차단기가 어떤 것인지나 작동한 후의 대처법에 대해 해설한다.

누전차단기의 원리란?브레이커와의 차이점은?

누전차단기란 어떤 것일까?누전차단기의 원리나 일반적인 브레이커와의 차이를 해설한다.

누전 차단기의 원리

누전차단기는 누전차단기로 불리는 경우도 많다.누전을 검지하면 전기회로를 차단하여 위험을 막기 위한 장치이다.통상 전기회로는 절연상태로 전류가 밖으로 새지 않도록 되어 있다.하지만, 어떠한 원인으로 전기가 밖으로 누출되었을 때 회로를 차단하는 것이다.
누전차단기는 회로내 전류의 수치를 왕복으로 계측하여 차이가 날 때 차단하는 구조로 되어 있다.정상이라면 왕복 전류는 같은 수치이므로 차이가 발생하고 있다는 것은 전류가 새고 있는 것이다.

일반적인 차단기와의 차이점

한 번에 많은 전자제품을 사용했을 때 브레이커가 떨어지는 경험이 있는 분도 있을 것이다.일반적으로 브레이커라고 불리는 것은 "배선용 차단기"라 불리며 누전 차단기와는 별개이다.
일반적인 브레이커는 전기회로 내에서 과도한 전류가 흘렀을 때 차단하는 장치이다.천둥등으로 큰 전류가 흘렀을 경우 등에, 이 브레이커는 떨어진다.

누전차단기는 꼭 설치해야 하나요?

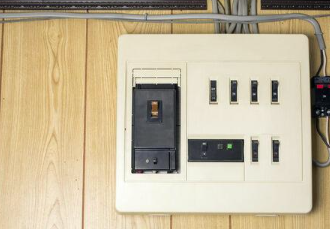

집에 누전차단기가 설치돼 있지 않을지 불안해하시는 분들도 계실 것이다.사실 누전차단기는 배선용 차단기와 함께 붙어 있는 것이 일반적이다.궁금하신 분들은 분전반을 확인해보자.

전기설비에 관한 기술기준을 정하는 성령에서의 "전기설비의 기술기준 해석"에서는 "금속제외함을 갖는 사용전압이 60V를 초과하는 저압의 기계기구에 접속하는 전로에는 전로에 지락이 발생한 때에 자동으로 전로를 차단하는 장치를 시설하는 것"이라고 한다. 예외의 조건으로서 「건조한 장소」에서 사용하는 경우라고 하는 것이 있지만, 가정내에서는 세탁기나 식기세척기, 급탕기 등 물을 취급하는 전자제품이 많이 있다.따라서 가정에서는 반드시 누전차단기를 설치할 필요가 있다고 생각하자.

누전차단기가 떨어지는 원인이나 대처법

누전차단기가 떨어질 때는 어떠한 원인으로 누전이 발생했다고 생각된다.누전차단기가 작동하는 원인이나 대처법을 해설한다.

누전이 일어나는 원인

누전이 일어났을 때 원인은 다음 중 하나에 해당한다.

• 누수
• 전자 제품의 열화
• 코드나 플러그 등의 열화나 파손
• 전기 배선의 열화
• 쥐 등 작은 동물에 의한 피해

누전차단기 작동 후 대처법

누전차단기가 작동하면 정전상태가 된다.하지만 누전차단기와 배선용 차단기 중 어느 쪽이 작동했는지에 대해서는 판단이 서지 않는다.누전차단기가 작동했다고 확인하는 방법과 그 후의 대처법을 해설한다.

1. 분전반을 열어 누전차단기의 레버가 내려가 있는지 확인한다.
2. 누전을 감지하면 누전차단기에 부착된 노란색 누전표시 버튼도 튀어나온다.
3. 모든 브레이커를 끈 후 누전표시버튼을 눌러 누전차단기 스위치만 켠다

누전된 회로를 찾기 위해 작은 차단기 스위치를 하나씩 넣어 전자제품에서 이상한 소리나 이상한 냄새가 없는지 확인한다.
작은 브레이커 스위치를 5초 간격으로 하나씩 넣고, 어디선가 누전차단기 레버가 내려가면 그 회로 내에 누전부위가 있음을 알 수 있다.
브레이커를 떨어뜨린 채 회로 내에 있는 모든 전자제품의 플러그를 뽑거나 배선을 확인하여 누전 장소를 특정한다.
누전부위가 전자제품이라면 수리를 맡기고 배선 등 가옥 자체에 있는 경우에는 전기공사업자에게 문의한다.

누전차단기가 정상적으로 움직이는지 체크하자

만일의 누전시 누전차단기가 제대로 작동하지 않으면 화재나 감전으로 이어질 수 있다.따라서 정기적으로 누전차단기를 체크할 필요가 있다.누전차단기의 점검방법을 설명한다.

1. 분전반을 열어 누전차단기의 스위치가 켜져 있는지 확인한다.
2. 누전차단기 옆에 붙어있는 '테스트'라고 표시되어 있는 버튼을 누른다.
3. 정상적으로 움직이고 있으면 누전차단기 옆에 있는 누전표시버튼이 튀어나와 정전이 된다.
4. 정상 작동 여부를 확인하면 누전표시 버튼을 눌러 누전차단기 스위치를 켠다

이 점검을 한 달에 한 번 해두면 안심이다.

결론

누전차단기에 대해서 그 원리나 떨어졌을 때의 대처법을 해설했다.누전차단기는 만일의 누전시 감전이나 화재를 막아준다.평소 신경 쓸 일은 거의 없지만 가정에는 반드시 설치돼 있을 것이다.만일의 경우 작동하도록 정기적으로 점검해두자.
