알아두면 유용한 나사에 대한 기본 지식과 나사의 종류

나사는 일상생활을 하는 데 있어서 특별히 의식하는 것이 없을지 모르지만, 실로 다양한 제품에 사용되고 있다. 그러나 일상적으로 사용하는 것이 아니기 때문에 그 종류나 형상 등을 자세히 알 기회도 적지 않을까. 여기서는 나사에 관해 알아두면 편리한 기본 지식과 나사의 규격이나 형상의 종류에 대해 해설한다.

1. 나사의 규격이란?

나사란 사전에 보면 '물건을 조여 고정하거나 하는 기계부품' '나사산을 가지며 나사부 단면이 원형인 것' 등으로 정의돼 있다. 여기에서는 나사의 기본과 규격 및 나사 표기의 견해에 대해 해설한다.

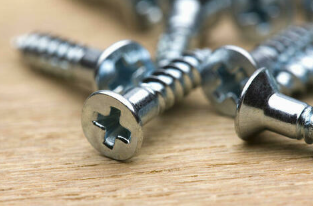

나사의 기본 [나사] [암나사]

나사는 그 기능에 따라 '나사'와 '암나사'로 나뉘며 드라이버를 사용하고 비틀면서 꽂아가는 것을 '나사', 나사를 꽂아 고정하는 쪽을 '암나사'라고 한다. 예를 들어 너트를 사용하여 고정하고 있는 볼트가 있었다면 볼트는 '나사'에 해당하고 너트는 '암나사'에 해당한다.

나사의 규격을 정하고 있는 기구와 나사의 규격

나사의 규격은 발족된 이후에는 JIS에 의해 표준화되었다. 현재는 더욱 국제규격인 ISO 규격에 준하도록 통일 가능한 것에 관해서는 통일이 도모되고 있다. 그러나 과거의 오래된 제품 중 ISO 규격에 없는 것도 존재하기 때문에 모두 통일되는 상태에는 이르지 못했다.

JIS에 의한 나사의 규격에는 다음이 존재한다

• 미터 나사(보통 나사) 나사 기호 표시 : M
• 미터 사다리꼴 나사(미터테이퍼 나사) 나사 기호 : Tr
• 유니파이 보통 나사【인치 나사】나사 기호:UNF
• 관용 평행 나사못 기호: G
• 관용 테이퍼 나사의 기호 : R

나사 표기의 견해

나 사표기의 견해로서 예를 들어 'M6×20'으로 표기되었을 경우의 견해는 다음과 같다.

• M : 미터 규격 기호 표시
• 6 : 직경 6mm
• 20 : 길이 20 mm

【부르는 지름이란】

상기 예의 경우의 M6를 호칭지름이라고 한다.

【직경이란】

나사에는 '나사산'과 '곡'이 있는데, 직경이란 '나사'의 경우 나사산에서 나사산까지 길이가 가장 길어지는 외경, '암나사'의 경우 계곡에서 계곡까지로 역시 길이가 가장 길어지는 외경을 말한다.

【기장】

길이란 나사가 실제로 나사를 넣는 대상물에 들어가는 것이 가능한 부분의 길이를 말한다. 즉, 접시 나사는 나사두정부에서 나사 끝까지, 접시나사 이외의 나사는 '좌면'에서 나사 끝 까지가 된다.



반응형



2. 나사의 머리란?

나사 머리란 나사 각부의 명칭 중 하나이다. 나사에는 그 부분마다 '머리' '목' '축' '나사 끝'좌면 등의 호칭이 있다. 여기에서는 일상생활 속에서 사용하고 있는 제품에서 주로 사용되고 있는 비스(작은 나사)라고 불리는 직경 8mm 이하의 나사 '머리'의 종류에 대해 해설한다.

나사의 '머리'란?

나사의 '머리'란 드라이버 등의 공구를 이용하여 나사를 체결할 때 홈이나 구멍이 설치되어 있는 곳이다.

나사의 '머리' 종류

나사의 머리에는 용도에 따라 구분되는 몇 가지 형상이 있다. 주요 나사의 머리 형상에는 다음이 있다.

• 냄비
• 접시
• 원형 접시
• 트러스
• 바인드
• 저두

나사의 호칭은 나사의 머리 형상을 이용하여 냄비 나사, 접시 나사, 트러스 나사라고 부른다.







3. 나사의 특수 구멍이란?

작은 나사의 머리에는 드라이버로 나사를 체결할 때 필요한 홈이 있다. 일반적인 나사의 머리 홈은 플러스 드라이버를 이용하여 체결 가능한 플러스 형상의 "십자 구멍"과 마이너스 드라이버를 이용하여 체결 가능한 마이너스 형상의 "갈기갈기"가 있으며, 현재는 "십자 구멍"의 나사가 대부분을 차지한다. 1950년 이전에는 '쪼개기'가 일반적이었다.



한편, 상기 형상 이외에 힘의 전달 효율 좋게 하기 위해서나 장난 방지를 위한 등의 목적으로 여러 가지 특수한 홈의 형상이 존재한다. 장난 방지 나사를 특수 나사라고 부르는 경우도 있다. 형상으로는 삼각 형상의 것, 육각 형상 중에 핀과 같은 돌기가 나 있는 것, 구멍이 두 개 뚫려 있는 것 등이 있으며, 그것들은 일반 드라이버로 뚫기 어렵다.



특수한 형상의 홈을 가진 나사용 공구는 방범의 관점에서 등록상표나 특허를 가진 자만이 제조할 수 있다. 물론 판매에 관해서도 마찬가지다.

결론

나사에 관해 알아두면 편리한 기본 지식과 나사의 규격이나 형상의 종류에 대해 해설했는데 어떠했을까. 나사는 평소 의식하지 않지만 사실 일상생활 속에서 사용되는 제품들에게 없어서는 안 될 정밀 부품 중 하나다. 무언가를 해체했을 때 무심코 떨어뜨려 잃어버리면 물건에 따라서는 구하기 어려운 나사도 있으므로 취급 시에는 충분히 주의해야 한다고 할 수 있다.
