내부 액세스는 쉬운 PS5
먼저 분해 리포트를 게재 한 ' Xbox Series X "는 나사 구멍을 스티커로 막아 사용자가 내부에 접근을 일절 인정하지 않은 제품이었다. 그에 대한 PS5는 사용자가 PCI Express (이하 PCIe) 연결 M.2 SSD를 추가 할 수 있도록하고 있으며, 케이스 내부에있는 SSD 슬롯에 액세스 할 정도라면 외부 패널을 열어 내부를 만질 수있게되어있다.
SIE는 PlayStation 4에서도 사용자가 HDD 교체가 가능하도록 배려 한 설계를 채용하고 있었기 때문에 그 전통을 계승했다는 것이지만, 부품 교체가 쉬운 PC 분야에서 성장했다 Microsoft는 게임기 는 내부 액세스 및 스토리지 교환을 인정하지 않고, 가전 분야에서 성장했다 소니 계열의 SIE가 그것을 인정하고 있다는 것은 좀 재미있다.

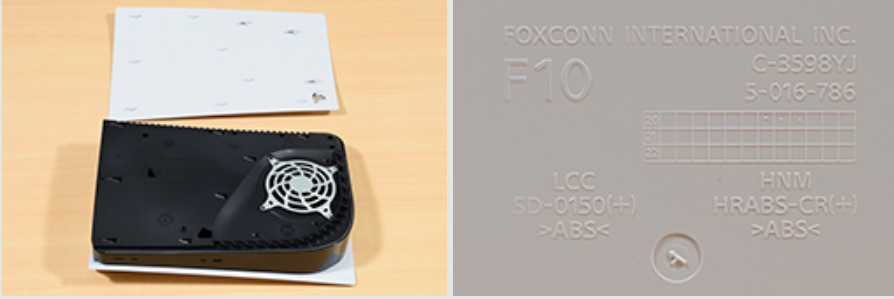

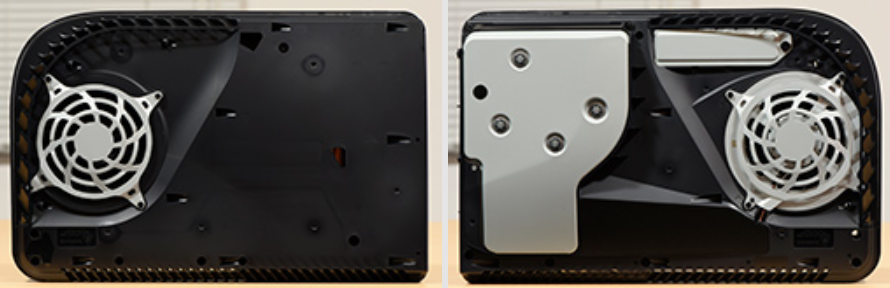

그런 PS5의 내부에 액세스하려면 케이스에 고정되어 좌우 측면 패널을 손으로 분리 한 후, 우측 측에서 냉각 팬과 기판의 커버 패널 등을 분리 간다. SSD 슬롯은 우측면 패널을 제거하는 것만으로 액세스 할 수 있으며 거기까지는 드라이버를 사용할 필요는 없다.

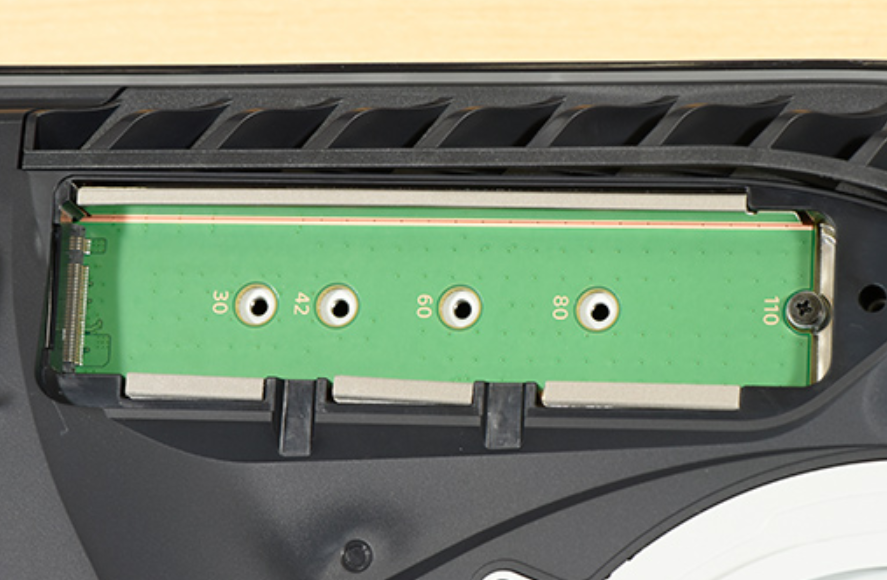

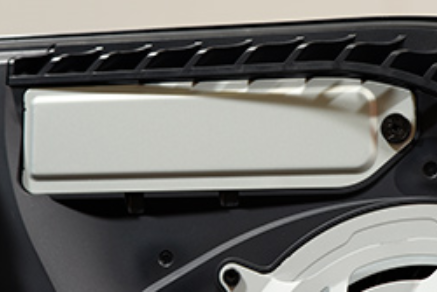

SSD 슬롯은 회색의 금속 커버로 덮여있어 커버 흔한 십자 드라이버를 여는 나사로 고정되어 있었다. 즉, "여기에는 사용자가 열어도 좋아요"라고하는 것이다. 이 나사와 SSD의 고정 용으로 준비되어있는 나사 이외, 즉 사용자의 액세스를 허용하지 않는 나사는 모든 나사 구멍이 "*"형을 한 별 나사가 사용되고 있었다.

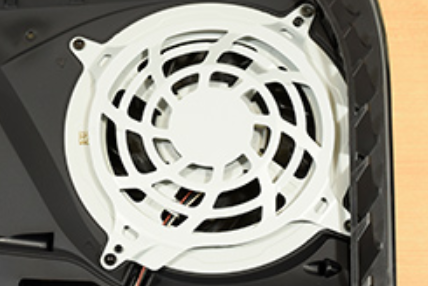

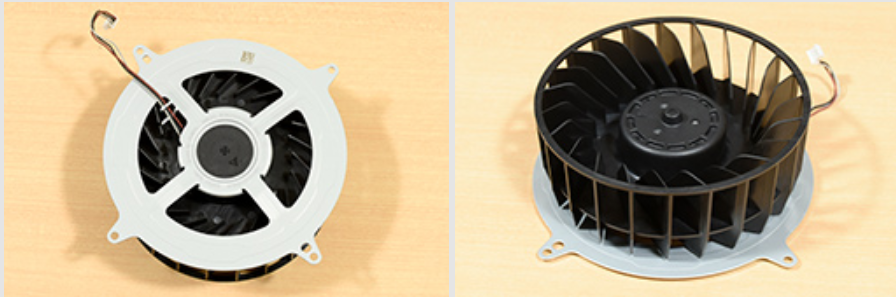

중앙 프레임의 상단을 관통하는 냉각 팬은 일반적인 PC 용 냉각 팬과는 전혀 달리 길쭉한 판 모양의 날개가 허브와 평행하게 늘어선 시로코 팬이다. 두께가 45mm도 있으므로 크게 보이지만, 팬 직경 자체는 120mm와 PC 용 냉각 팬에서 일반적인 크기와 그렇게 변하지 않는 것은 의외로 보일지도 모른다.
금속 프레임은 팬과 전원 공급 장치 제조 업체로 알려진 Delta Electronics의 사명이 있었기 때문에, 동사 제 판단해도 좋을 것이다.
PS5 케이스 내부 확인

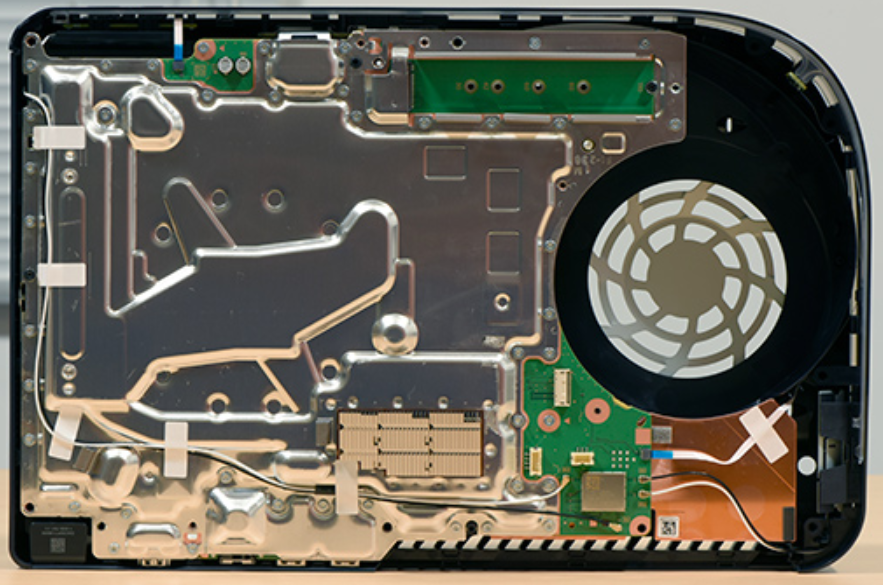

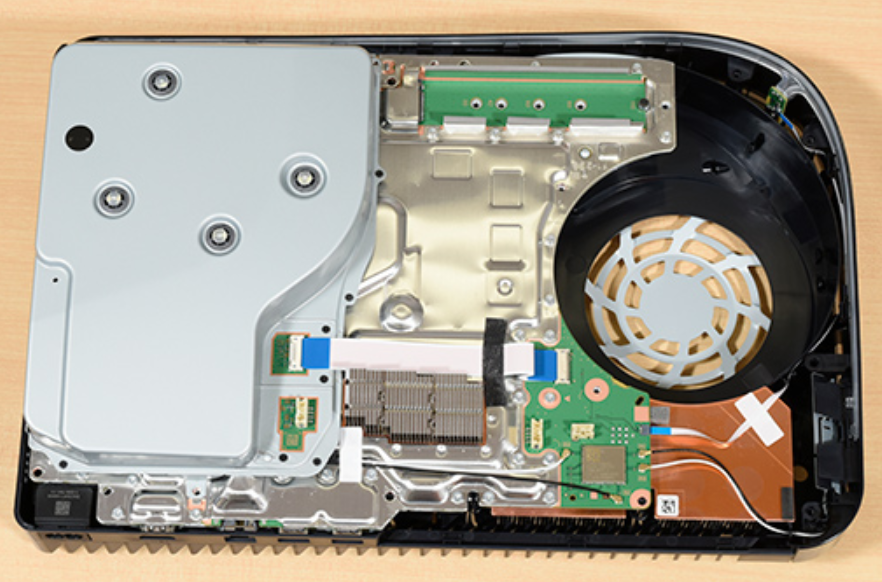

냉각 팬을 분리 한 후, 메인 보드를 보호하는 플라스틱 덮개를 열면 UHD BD 드라이브 아래에 금속 커버로 대부분이 덮인 메인 보드가 보인다.

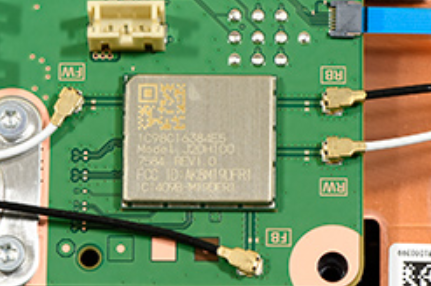

큰 금속 커버로 덮여 있지 않은 부분의 마더 보드에는 작은 금속 커버로 덮여 무선 통신 모듈과 생각되는 것이 실려있다. 미국 연방 통신위원회 (이하 FCC)의 인증 ID "AK8M19DFR1"가 새겨 져 있었으므로 검색 한 결과, 소니 (※ SIE가 아닌)의 무선 통신 모듈 " M19DFR1 "로 등록되어 있었다.
M19DFR1이 사용하는 주파수 대역은 Bluetooth와 Wi-Fi에서 사용 2.4GHz 대역 및 Wi-Fi 용 5GHz 대역 - 정확하게는 5.18 ~ 5.32GHz, 5.5 ~ 5.72GHz, 5.745 ~ 5.825GHz-- 가 있다. Xbox Series X는 무선 통신 모듈을 2 개 내장하고 있었지만, PS5는 M19DFR1 하나 뿐이다.

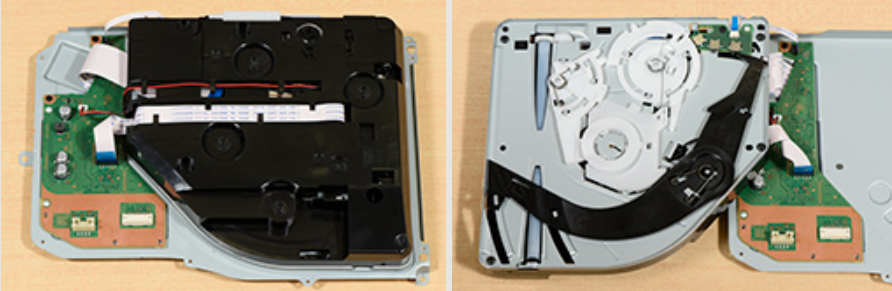

마더 보드를 경배 먼저 UHD BD 드라이브를 분리 할 필요가있다. Xbox Series X의 BD 드라이브는 모습 이야말로 PC 용 슬롯 인 타입 BD 드라이브와 큰 차이가없는 것 (※ 전원 커넥터는 특수 형상) 였지만, PS5의 UHD BD 드라이브는 완전히 프로젝터 전용으로 만들어진 스페셜 인 것이다. 형상 자체가 다른 부품을 방해하지 않는 형태에 최적화되어있다.
범용품에 가까운 UHD BD 드라이브를 사용하는 것이 아니라 PS5 전용 설계의 드라이브로 보인다.

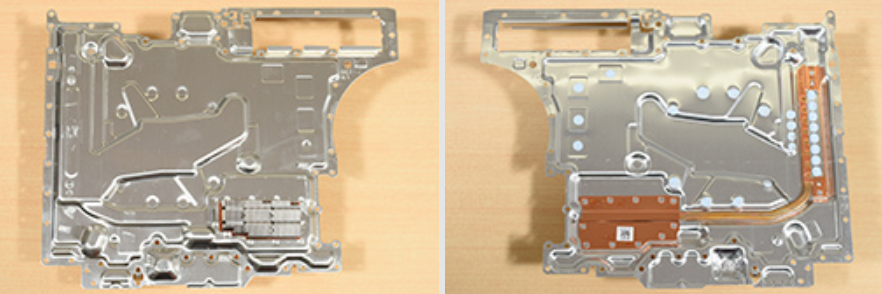

UHD BD 드라이브를 제거한 후,이어서 대량 별 나사로 고정 된 알루미늄 합금 실드를 분리한다.
이 방패는 방열 패널을 겸하고있어 쉴드 안쪽에는 전원 회로의 열을 외부로 노출 된 방열판에 쓰기 구리 히트 파이프를 조립할 수 있었다. 이 방열판도 특수한 것으로, 곡선을 그린 PS5의 측면 형상에 맞게 또는 외부 계단 모양으로되어 있다는 정교한 모양을하고있다.

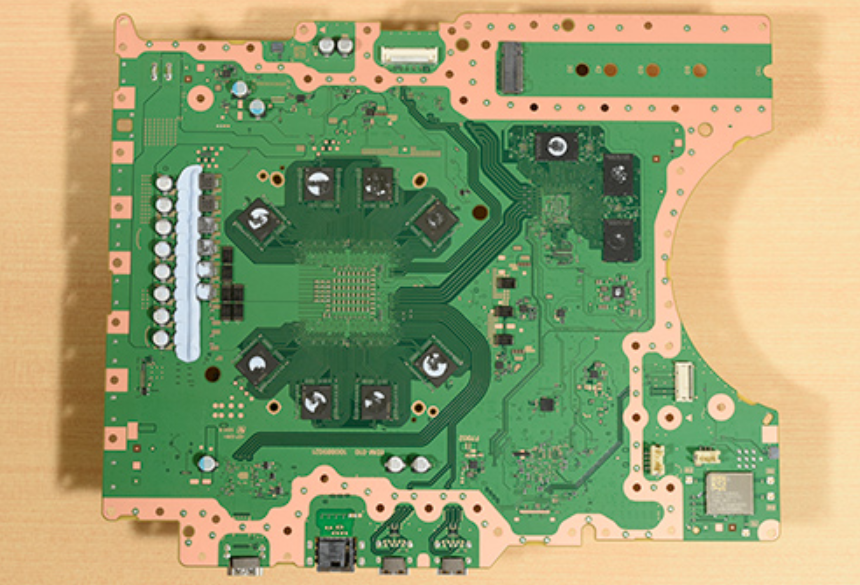

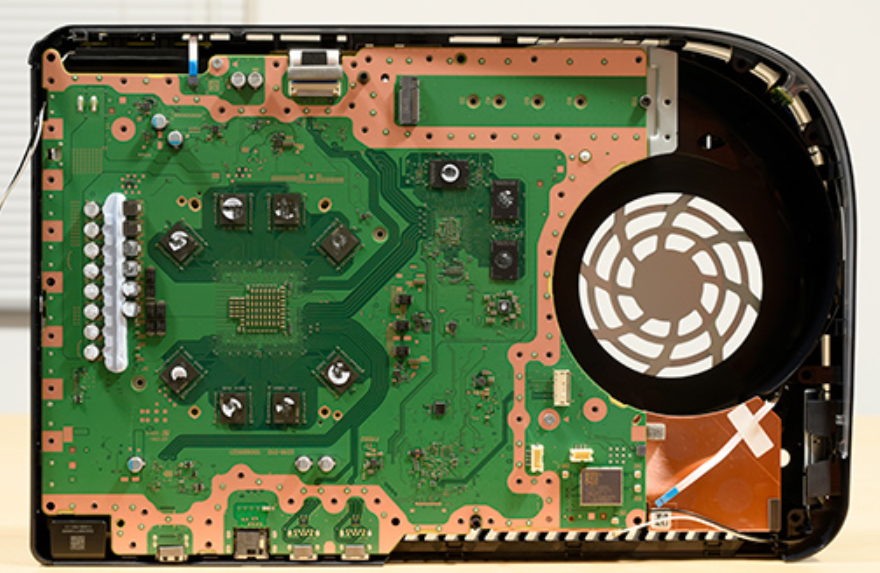

실드를 분리하면 메인 보드의 뒷면 측, SIE가 말하는 "B면"측 전체를 확인할 수있다. PS5의 메인 프로세서 인 APU의 뒷면을 둘러싸 듯이 8 개의 GDDR6 메모리 칩이 줄 지어있다. APU에서 메모리 칩까지의 배선 길이를 동일하게하기위한 것이다. 열림으로 늘어선 배치가 재미있다.
메모리 칩 외에도 SSD 슬롯 근처에 3 개의 칩이 배치되어 있었다. 이것은 플래시 메모리 칩과 같다.

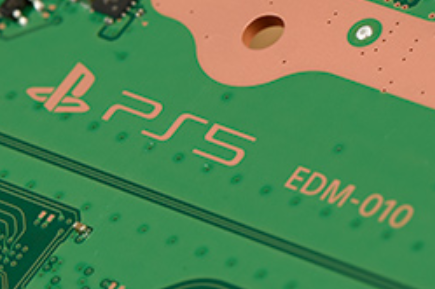

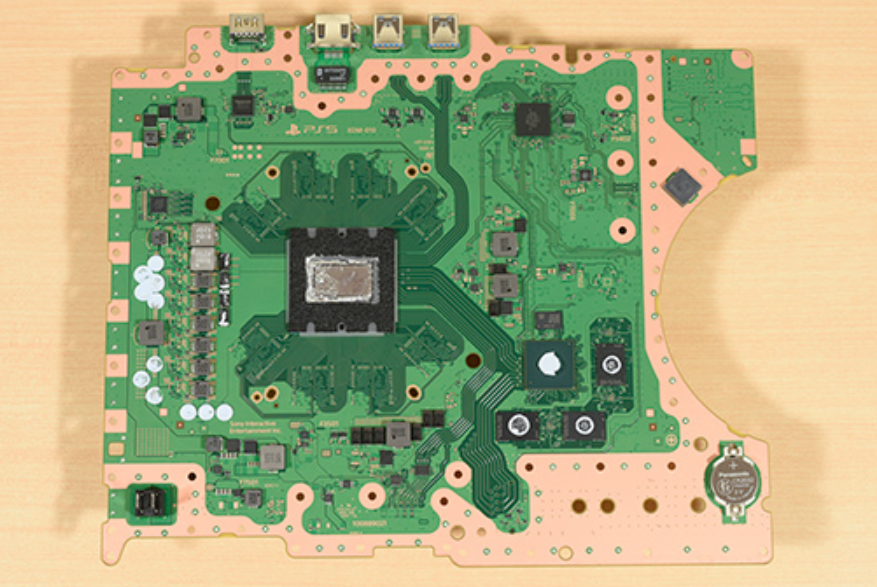

이 상태가되면, 나머지는 별 나사를 일부 제거뿐만 마더 보드 중앙 프레임에서 분리. 이제 드디어 메인 보드의 표면, SIE의 호칭에서 "A면"측을 확인할 수 있었다. 마더 보드는 PS5 로고와 'EDM-010'이라는 메인 보드 모델 같은 것이 새겨 져있다.
APU의 다이 크기는 약 308.2mm 2

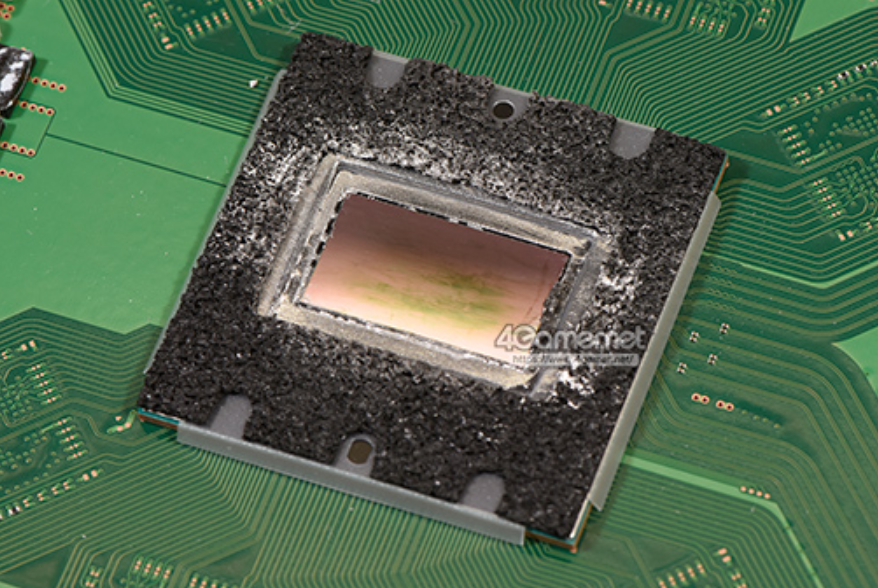

APU는 액체 금속이 부착되어 있기 때문에 APU의 본체를 긁지 않도록 조심스럽게 제거해야했다. 액체 금속이라 끈기가 있고 표면에 붙어 있었기 때문에, 주신중하게 문질러 떨어 뜨려 간다. 완전히 제거 할 수있는 것은 아니지만, 잠시 시간을 들여 간신히 본체가 모습을 드러냈다. 다시 조립할 때 제거한 분 액체 금속을 더하지 않으면 안될 것이다.
Xbox Series X의 다이에는 심볼 마크 및 개발 코드 네임의 각인이 있었지만, PS5 다이는 특히 아무것도 없다. 디지털 캘리퍼스로 측정 한 결과, 크기는 23 × 13.4mm에서 다이 면적은 약 308.2mm 2 가된다. Xbox Series X의 APU는 다이 면적이 약 360mm 2 이었기 때문에, 약 86 %의 크기 라고나 할까.
APU의 주위를 둘러싸는 B면 측의 메모리 칩에는 GDDR6 메모리 칩이 8 개 사용되고있다. 메인 메모리 용량이 16GB이므로, 1 칩의 메모리 용량은 2GB (16Gbit)이라고 상상이 붙는다.

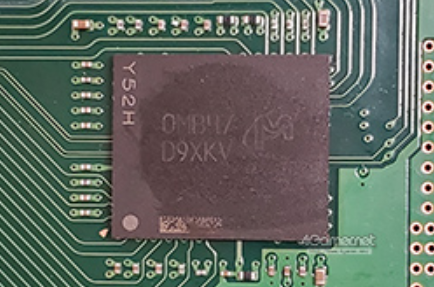

메모리 칩의 패키지에 부착 된 열전도 재료를 제거하면 Micron Technology (이하 Micron) 제의 심볼 마크와 "D9XKV"라는 각인이 있었다. 그러나 Micron가 공개하고있는 GDDR6 메모리 칩 부품 카탈로그를 확인하고도 16Gbit 제품에 D9XKV라는 번호 (FBGA 코드)을 갖는 제품이없는 것이다. 어디 까지나 추측이지만, PS5가 사용하고있는 GDDR6 메모리 칩은 Micron이 특정 고객에게 제공하는 버전이므로 회사의 제품 카탈로그에없는 것이 아닐까.

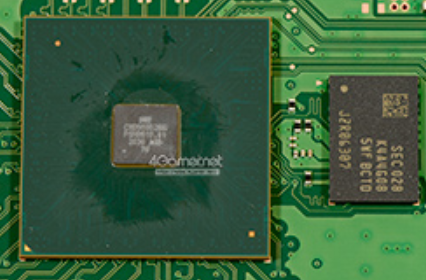

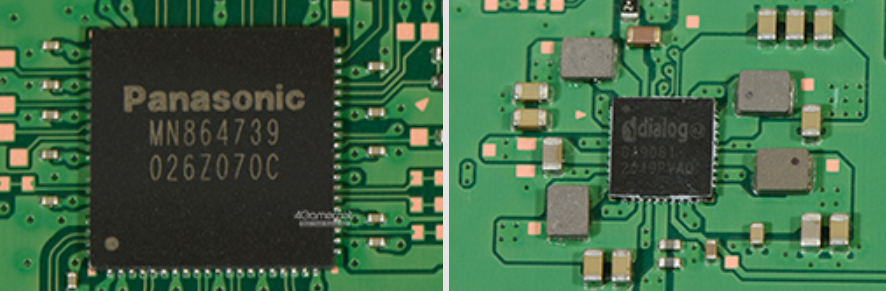

A면 측에는 외에도 눈길을 끄는 칩이 2 개 있었다. 하나는 플래시 메모리 칩에 둘러싸인 큰 칩에서 열전도 재료를 제거하면 다이 위에 SIE의 명칭과 「CXD 900 6266 '라는 번호가 새겨 져있는 것이 밝혀졌다. 이 칩은 PS5위한 맞춤형 SSD 컨트롤러 인 것이 밝혀지고있다. SIE에 따르면 일반적인 SSD 컨트롤러가 8 / 16 / 32 채널 구성 인 반면, PS5의 SSD 컨트롤러는 12 채널 구성의 특별한 것이다 그렇다.

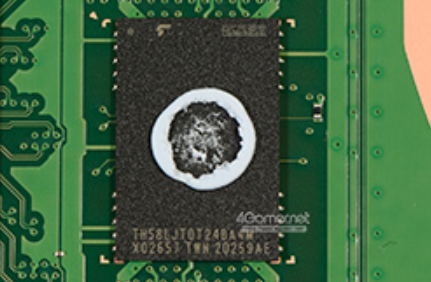

SSD 컨트롤러를 둘러싸는 플래시 메모리 칩은 A면과 B면 합계 6 개있다. 칩 패키지에 구 도시바 메모리 (현 키오쿠시아)의 심볼 마크와 "TH58LJT0T24BA4M '라는 번호가 새겨 져 있었다. 이것은 키오쿠시아 제 96 층 NAND 플래시 메모리 인 것 같다.
6 개의 메모리 칩 용량 825GB를 실현하고 있기 때문에 단순 계산하면 1 칩 당 기억 용량은 137.5GB라는 어중간한 숫자가된다. 이것도 추측이지만, 본래는 더 큰 저장 용량을 가지지 만, 미리 SSD의 신뢰성을 확보하는 예비 영역을 확보하고 있기 때문에 시스템 소프트웨어와 응용 프로그램에서 사용할 수있는 공간은 825GB라는 계산이되는 것은 아닐까.

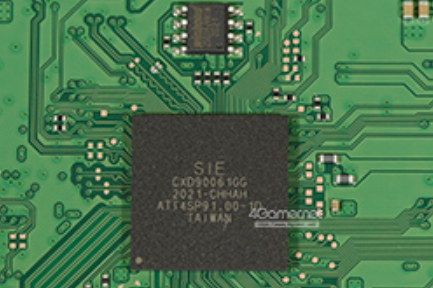

A 면측에서 눈길을 끌었다 또 하나의 칩은 SIE 이름이 각인 된 약간 큰 칩에서 " CXD90061GG '라는 번호 같은 문자열이 새겨 져있다. 이것도 PS5위한 특제 칩 같고,이 칩이 무엇을하는지는 몰랐다. 보드를 살펴보면 배선이 SSD 컨트롤러와 무선 통신 모듈쪽으로 뻗어 있기 때문에 PC에서 말하는 칩셋 (사우스 브리지)에 해당하는 것일지도 모른다.

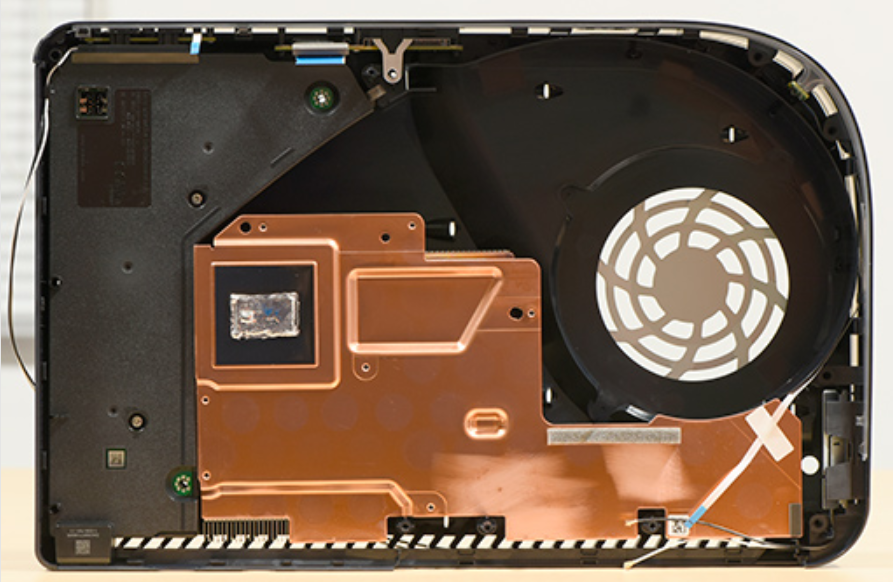

그런데, 마더 보드를 중앙 프레임에서 분리하면 프레임 측에 큰 금속판이 남았다. 플레이트는 구리에서 APU에 접하는 부분에는 액체 금속이 남아있다.

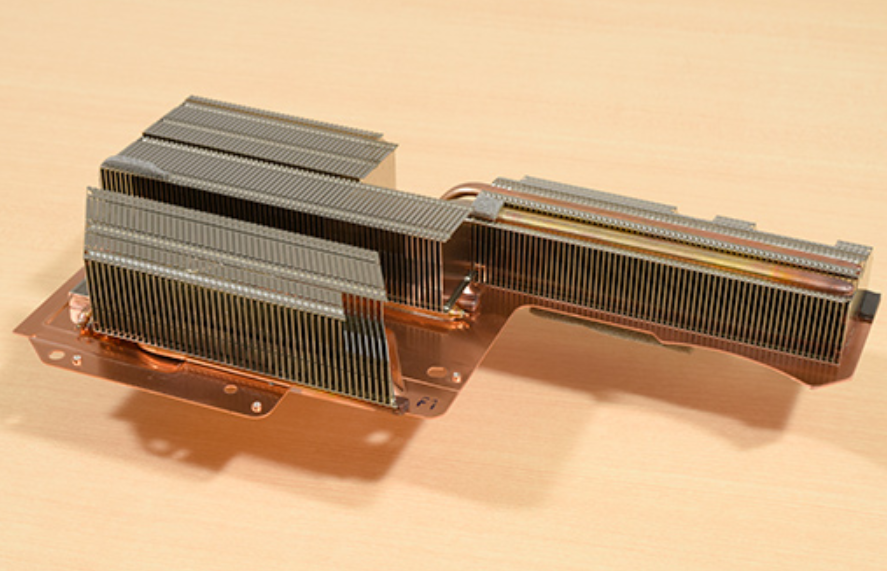

이 판은 방열판을 구성하는 것이다. 다음 사진을 보시는 바와 같이 넓은 면적을 덮을 구리 플레이트는 장변의 길이가 약 27.6cm도 있고, 그 위에는 빽빽하게 핀이 줄 지어있다. APU에서 나오는 열을 확산하기위한 히트 파이프도있는 등 매우 복잡한 구조 다.

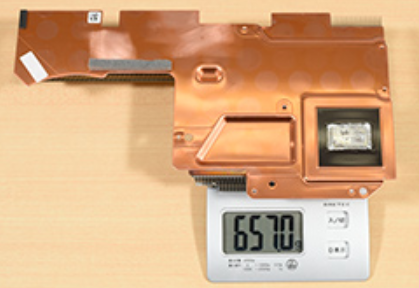

예시에 무게를 재어 보니 약 657g으로 나왔다. Xbox Series X 방열판 방열판 본체와 금속 프레임을 결합하여 약 918g도 있었지만, 그보다는 가볍다. 방열판은 부피 이야말로 크지 만, 핀의 틈새는 공기 흐름뿐이므로 외형의 이미지만큼 무겁지 않은 셈이다.

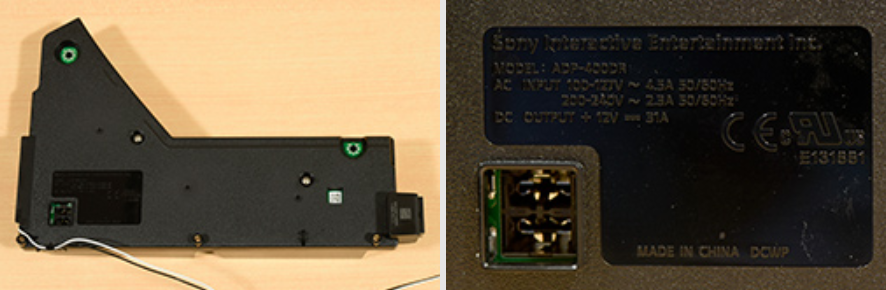

마지막으로, PS5의 내장 전원 공급 장치도 보자. 케이스의 아래쪽에 위치하는 전원 공급 장치는 PS5의 깊이와 거의 같은 정도의 길이가있다. 출력은 372W에서 공칭 값 인 350W보다 조금 여유가있는 것 같다.
거치형 게임기에서 372W라는 것은 상당한 전력 먹기라고 할 수 있는데, PlayStation 3 초기 형도 같은 정도의 최대 소비 전력을 요했기 때문에 특별히 높다는 것도 아니다. PC 용 그래픽 카드가되면 " GeForce RTX 3090 "이 카드 전체에서 350W라는 소비 전력을 요하기 때문에, 최근에는 소비 전력에 대한 감각이 마비되어 온 느낌도 든다.
소니 같다 고집 넘치는 PS5 설계

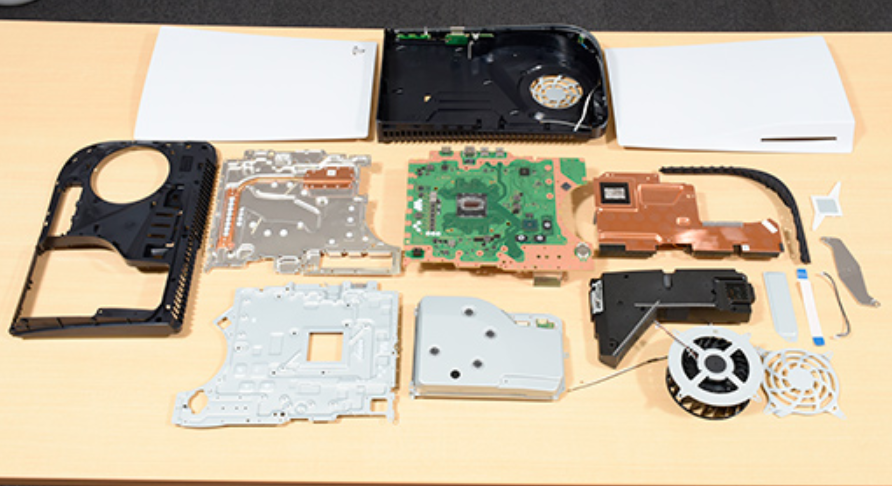

그런데 달리기이지만 PS5 분해 보고서를 보내 드린 것이지만, Xbox Series X 이상 전용 설계의 부품을 많이 사용한 게임기임을 잘 알았다. 특히 독특한 디자인을 채용 한 케이스에 넣을 위해 UHD BD 드라이브와 전원부 방열판에 특수 형상을 채용하고있는 것은 소니 그룹의 제품 같다 고집이 느껴지는 생각한다.
또한 PS5의 메카 디자인 을 담당한 담당자가 언급 한 바와 같이 서브 기판의 종류를 최대한 사용하지 않도록하고 독특한 디자인의 케이스에 거두면서 비용을 절감하고 구조도 잘 알았다. 거의 모든 구성 요소를 하나의 마더 보드에 구현하고 있으니까 기판 설계는 어려울 것이지만, 전체적으로 비용을 절감 할 수 있다고되면 어려운 디자인에도 도전 할 가치가있다, SIE 개발 진은 판단한 것이다.
다만 조금 신경이 쓰이는 것은 메인 보드에 플래시 메모리 칩을 직접 연결 한 구성은 미래의 내장 스토리지의 증량시 기판의 재 설계가 필요하지 않을까하는 것이다. Xbox Series X는 M.2 연결 소형 SSD를 내장하고 있기 때문에 메인 보드를 건드리지 않고도 SSD를 변경함으로써 대용량 모델을 전개 할 수있다. 그러나 PS5에서 크고 작은 메인 보드를 재 설계 할 필요가있을 것 같다.
