전지의 크기는 세계 표준? 전지의 사이즈와 규격

만약 전지의 사이즈가 메이커나 국가에 따라 제각각이었다면 어떻게 되었을까.AA, AAA라고 불리는 전지에는 익숙하지만, 전지도 100 균의 전지도, 외제의 전지도 모두 같은 사이즈이다.그 덕분에 우리는 스트레스 없이 배터리를 구입해서 사용할 수 있다.이번에는 전지의 사이즈나 종류, 규격에 대해 해설하자.

1. 전지의 규격은 IEC를 바탕으로 정해져 있다

일상생활 속에서 전지는 매우 친숙한 존재이다.외국 전기기기에 외제 전지가 부속돼 있어도 대부분 구입한 전지와 교체가 가능하다.



전지가 다 떨어졌을 때, 어떤 전지와도 교환할 수 있는 것이 당연하다고 느끼고 있지만, 만약 전지의 사이즈가 메이커나 나라마다 달랐다면 어떤 일이 일어나고 있었을까.기기마다 맞는 전지를 찾기가 무척 귀찮았을 것이다.

전지의 규격은 산업 규격에서 표준화되어 있다

현재 전지의 교환이나 구입은 간단하게 실시할 수 있는데, 그것은 전지의 규격이나 사이즈에 대해 산업규격에서 세세하게 정해져 있기 때문이다.그러나 왜 일제 전지뿐만 아니라 외제 전지와의 호환성도 있는 것일까.

IEC에 기초하여 작성되었다

'IEC 국제전기표준회의'란 전기나 전자기술에 대해 국제규격을 정하는 기관으로, 각 나라의 대표적 표준화기관으로 구성되어 있다.전기에 관한 규격은 국내 사정에 맞추면서도 기본적으로는 상기 IEC의 규격에 기초하여 정해져 있다.즉 제품에 외국전지를 사용하는 것도, 그 반대에 관해서도 불편이 발생하지 않는 것은 IEC의 국제표준에 준하고 있기 때문이다.

2. AAA는 AA건전지, AAA는 AAA건전지가 무슨 뜻인가요?

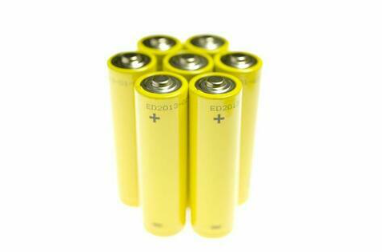

전지의 개발이 진행되어 다양한 전지가 증가하고 있지만, 평상시 사용되고 있는 전지라고 하면 망간 건전지나 알칼리 건전지라고 불리는 원통형의 일회용 전지라고 할 수 있을 것이다.그 건전지에는 나라마다 독자적인 호칭이 있다.





국제규격(IEC) 국내규격에서의 규격

원래 국제규격(IEC), 국내규격에서의 전지규격은 그 형상과 사이즈에 따라 정해진 기호가 이용되고 있다.아래에 그 형상·사이즈의 일부를 기재한다.



【모양】

• R : 원형 (원통형, 단추형, 동전형)
• F : 비원형(각형, 평형)



【치수(단위:mm)】 총 높이는 최대치

• 20 : 총높이 61.5 / 직경 34.2
• 14 : 총높이50.0/지름26.2
• 6 : 총높이 50.5 / 직경 14.5
• 03 : 총높이44.5/지름10.5
• 1 : 총높이 30.2 / 직경 12.0



즉, 국제표준에서는, 원형의 총높이 61.5mm, 직경 34.2mm의 전지는 「R20」으로 표기된다.실제 규격에서는 전지의 더 세세한 부분에 대해서도 규정돼 있어 이러한 국제기준 덕분에 제조국이나 제조사가 달라도 문제를 일으키지 않고 전지를 사용할 수 있다는 것이다.

미국은 호칭이 다르다

국제규격(IEC), 국내규격에서는 상기와 같은 공통의 기호를 이용함으로써 국제적으로 전지의 규격을 통일하고 있지만, JIS 내에서는 예로부터 이용되고 있는 전지의 호칭을 '형상의 통칭'이라는 형태로 기재하고 있다.그것이 일반적으로 사용되고 있는 단1, 단2라는 호칭이다.



마찬가지로 미국에서도 독자적인 호칭이 있어 AA나 AAA 등의 기호로 불리고 있다.

예를 들어, 미국에서 AA 전지를 구입할 때는 AA라고 기재되어 있는 건전지를 구입하면 된다.규격이 세계표준으로 정해져 있는 것은 매우 감사한 일이라고 할 수 있다.





3. 전지계 분류와 형상 분류의 차이

전지는 형상에 의한 분류 이외에, 사용되고 있는 물질에 의해 「전지계」라고 하는 분류로도 나뉜다.여기에서는 형상 분류와 전지계 분류와의 차이를 알기 쉽게 하기 위해서 전지계 분류에 대해 해설하자.

전지계의 분류란?

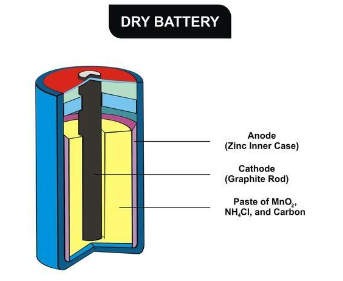

국제규격(IEC), 국내규격에서는 음극·전해액·양극의 조합에 의한 전지계 분류를 하고 있다.전지계 분류된 전지에는 망간 건전지나 알칼리 망간 전지 등이 있다.

결론

전지의 사이즈나 전지계 등, 전지의 규격에 대해 해설했는데 어땠을까.현재는 일회용 건전지 외에도 스마트폰과 모바일 용품에 사용되는 충전식 리튬전지 등 다양한 전지가 개발되고 있다.새 전지를 사용할 때나 외제 전지를 사용할 때는 이번에 소개한 내용을 꼭 참고해 보기 바란다.
